Бетонный завод РИФЕЙ-СКИП-15
Бетонный завод РИФЕЙ-СКИП-15
2 640 000 руб. с учетом НДС 20% Товарный бетон: до 15 м3 бетона в час
Технические характеристики:
Установленная мощность: 31,5 кВт
Масса: 8000 кг
Длина: 16,8 м
Ширина: 4,4м
Высота: 8 м
Режим работы: автоматический
Гарантия: 2 года
Информация о предоплате: Предоплата 100%
Особенности:
1. Большой запас прочности металлоконструкции;
2. Высокая точность дозирования компонентов, погрешность ±1%;
3. Удобство обслуживания бетоносмесителя, без демонтажа дозаторов;
4. Шнековый транспортер КВ-6 в комплекте;
5. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих
Оставьте заявку
мы отправим Вам цены, условия и сроки поставки
Описание
Производительность 15 м3/час. Автоматический режим.Бетонный завод РИФЕЙ-БЕТОН-15 (далее РБ-15) предназначен для приготовления подвижных и жестких бетонных смесей, строительных растворов, и загрузки их в автобетоновоз. Производительность по уплотненному бетону до 15 м³/час (при непрерывном автоматическом режиме работы, при максимальной массе связующего 150 кг на 1 м³ бетона, при обеспечении расхода воды не менее 260 л/мин). РБ-15 может эксплуатироваться в закрытых помещениях или под навесом, при темпера- туре окружающего воздуха от +5º С до +45º С. Минимальная высота помещения или навеса – 8 м. Место установки БЗ должно быть оборудовано сетью трехфазного тока с заземленной нейтралью и иметь грузоподъемное средство для монтажа, обслуживания и ремонта грузоподъемностью не менее 3 тонн.

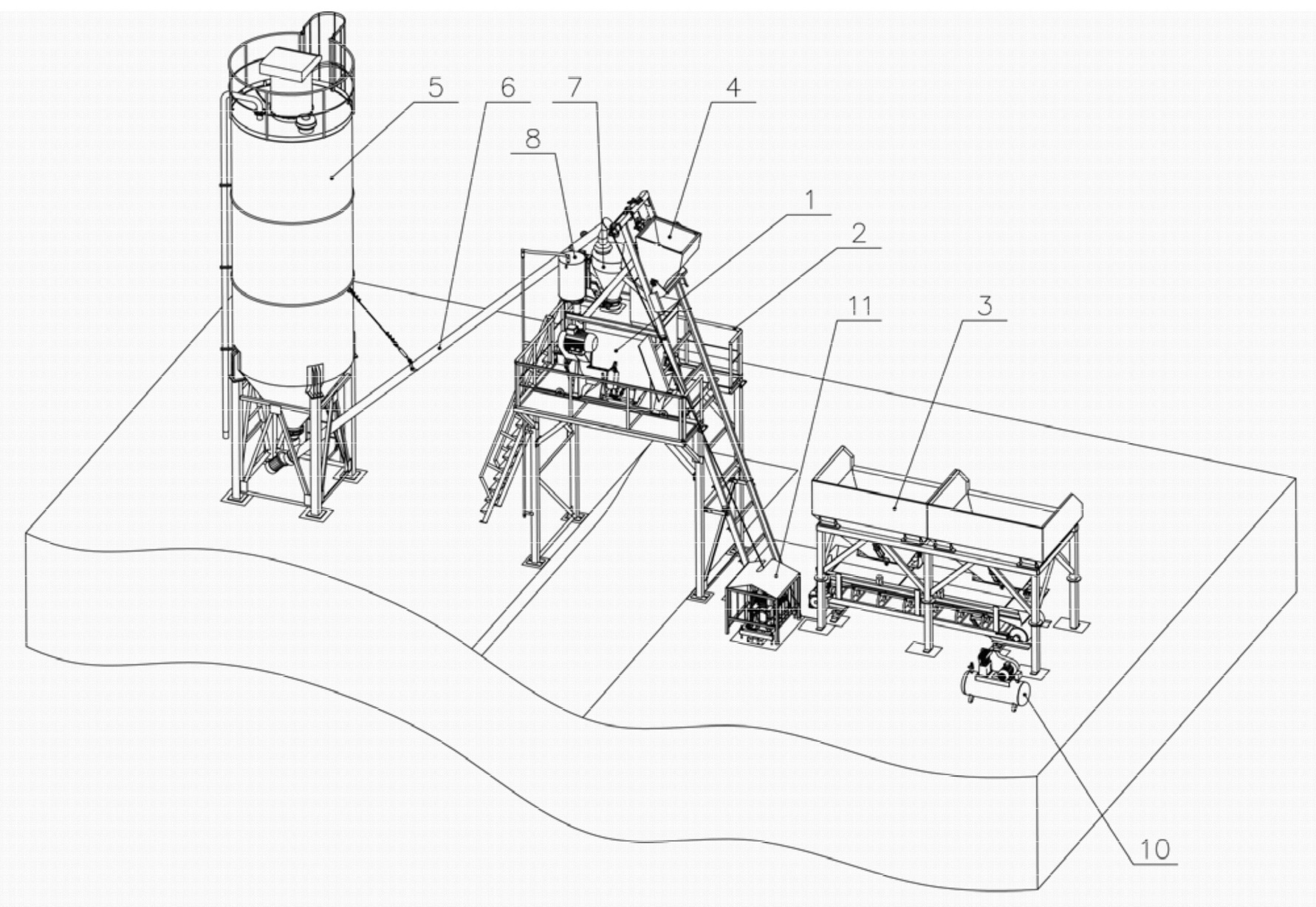

СОСТАВ И СХЕМА
Бетонный завод состоит из смесителя 1, установленного на эстакаде 2. Рядом с эстакадой установлен дозатор заполнителя 3, скип 4, силос 5 (опция) или растариватель (опция), конвейер винтовой 6. Дозатор цемента 7 и дозатор воды 8 установлены на верхней секции скипа, над смесителем. Пульт управления заводом 9 установлен напротив нижней секции скипа. Компрессор 10 может быть установлен в любом удобном для потребителя месте. Лебёдочный привод скипа 11 закреплён на фундаменте около эстакады.
. Комплект поставки
1. СГ-550-С, Бетоносмеситель одновальный, объем 550 литров
2. ДЗ-15 (2 бункера по 7,5м3), Дозаторы заполнителя материалов
3. ПС-500, Подъемник скиповый, объем 500 литров
4. ДЦ-150, Дозатор цемента, объем 150 литров
5. ДВ-100, Дозатор воды, объем 100 литров
6. ПУ-А, Пульт управления c автоматическим режимом работы
7. Э-1, Эстакада
8. КВ-6, Конвейер винтовой, длина 6м - Доп. опция в подарок!
9. Пневмооборудование, Компрессор С416М
10. ЗИП ящик ( болты, стяжки, трубопроводы и пр.)
11. Руководство по эксплуатации. Паспорт
Название & Состав
Цена
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. ручная поворотная заслонка
6. вибратор для сводообрушения
7. руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Дозатор хим добавок ДП-60
1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации
с учетом НДС 20%
Пульт ПУ-МА
Пульт с системой автоматического управления ПУ-МА обеспечит работу бетонного завода в автоматическом режиме.
Используется контроллер OMRON
Пульт ПУ-МА имеет ряд дополнительных преимуществ, например:
-сенсорная панель управления;
-интуитивно понятное управление;
-учет расхода материалов и произведенной продукции;
-возможность сохранения рецептур бетона
-режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.
Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3
с учетом НДС 20%
Пульт ПУ-3.0
Пылевлагозащищеный корпус пульта управления и силового щита;
Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;
Сенсорная панель оператора Weintek;
Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;
Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;
Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;
Руководство по эксплуатации.
с учетом НДС 20%
Дозатор заполнителя ДЗ-28
1) Четыре бункера по 7 куб. метров каждый
2) рама
3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках
4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)
5) вибраторы - 4 шт
6) тензодатчики - 8 шт
7) паспорт, руководство по эксплуатации
с учетом НДС 20%
Дополнительные опции
Водный насос PEDROLLO CP220C 400 л/мин- 60 000 руб.
Технические характеристики
Производительность бетона в час-15 м3
Количество замесов за 1 час– 40
Объем камеры бетоносмесителя -550 л
Количество готового бетона с 1 замеса - 400 л
Режим работы-автоматический
Погрешность дозирования - ±2%
Подача инертных материалов-скиповый подъемник
Количество бункеров - 2 шт, по 7,5м3 каждый
Общий объем бункеров - 15 м3
Подача цемента -конвейер винтовой
Масса-8000кг
Высота-8м, Длина-16,8м, Ширина-4,4м
Требования к электроэнергии:
Мощность - 38,5 кВт
Частота - 50 Гц
Напряжение сети- 380 В
План фундамента
